　　您當前的位置：首頁>>　產品中心>>　電液推桿系列>>　DYTZW(Ⅱ)型整體直式電液推桿

DYTZW(Ⅱ)型整體直式電液推桿外形尺寸及安裝尺寸：

◆ DYTZ型整體直式電液推桿
◆ 平行式電液推桿
◆ 直式微型電液推桿Ⅰ
◆ 直式微型電液推桿Ⅱ
◆ 分離式電液推桿

DYTZW(Ⅱ)型整體直式電液推桿技術參數（選型表）：

型號	額定輸出力（10N）		額定速度（mm/s）		電機型號	行程制造范圍（mm）	行程制造范圍（mm）
型號	推力	拉力	推速	拉速	電機型號	行程制造范圍（mm）	行程制造范圍（mm）
DYTZWⅡ100-/160	100	70	160	200	Y802-4-0.75KW	50-600	80-160
DYTZWⅡ300-/120	300	210	120	180	Y802-4-0.75KW	50-600	40-120
DYTZWⅡ500-/120	500	350	120	180	Y90S-4-1.1KW	50-600	40-120
DYTZWⅡ700-/100	700	490	100	130	Y90S1-4-1.1KW	50-1500	20-100
DYTZWⅡ1000-/100	1000	750	100	130	Y90L-4-1.5KW	50-1500	20-100
DYTZWⅡ1750-/90	1750	1300	90	115	Y100L1-4-2.2KW	50-1500	10-90
DYTZWⅡ2500-/90	2500	2050	90	115	Y100L2-4-3KW	50-1500	10-90
DYTZWⅡ3000-/90	3000	2500	90	115	Y100L2-4-3KW	50-1700	10-90
DYTZWⅡ4000-/80	4000	2950	80	100	Y112M-4-4KW	50-1700	10-80

注：1、上列表中所列電機的電壓等級為380V，防護等級為IP44，絕緣等級為B級。
2、超出表列的行程制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。
3、表中速度范圍為水平使用時的范圍，向上或向下使用的速度均為水平使用的二分之一。
4、表中所列的典型號及功率，知該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。

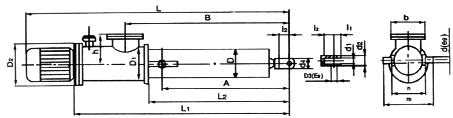

　　DYTZW(Ⅱ)型整體直式電液推桿外形尺寸安裝尺寸

型號（I）	外形尺寸（mm）
型號（I）	L	L1	L2	B	D	D1	D2	h
型號（I）	安裝尺寸（mm）
型號（I）	A	l1	l2	d(e9)	M	n	d1	d2	d3(e10)		d4
DYTZWⅡ100-/160	905+S	645+S	330+S	420+S	150	160	200	140
	200+S	20	40	20	195	145	20	40	12	40
DYTZWⅡ300-/120	905+S	645+S	330+S	420+S	150	160	200	140
	200+S	20	40	20	195	145	20	40	12	40
DYTZWⅡ500-/120	930+S	645+S	330+S	420+S	150	160	200	140
	200+S	20	40	20	195	145	20	40	12	40
DYTZWⅡ700-/100	950+S	665+S	350+S	440+S	150	160	200	140
	200+S	20	60	30	195	145	20	40	16	40
DYTZWⅡ000-/100	950+S	665+S	350+S	440+S	150	160	200	140
	200+S	20	60	30	195	145	20	40	16			40
DYTZWⅡ1750-/90	1020+S	700+S	385+S	475+S	150	160	250	140
	250+S	20	70	30	210	150	40	64	20	50
DYTZWⅡ2500-/90	1020+S	700+S	385+S	475+S	150	160	250	140
	250+S	20	70	30	210	150	40	64	20	50
DYTZWⅡ3000-/90	1020+S	700+S	385+S	475+S	150	160	250	140
	250+S	20	70	30	210	150	40	64	20			50
DYTZWⅡ4000-/80	1040+S	700+S	385+S	475+S	150	160	250	140
	250+S	20	70	40	210	150	40	64	20	50

注：表中S為推桿行程

　　
